Anti Spark konektor 4 mm

Anti Spark konektory jsou určeny k propojení mezi pohonným akumulátorem a regulátorem elektromotorů.

Tyto konektory jsou opatřeny obvodem pro omezení nabíjecího proudu do kondenzátorů regulátoru a tím zamezují vzniku elektrického výboje při zapojení.

Eliminací vzniku elektrického výboje významně roste životnost konektoru ve smyslu počtu připojení a v důsledku také spolehlivost spojení.

Anti Spark konektory se dále vyznačují nízkým přechodovým odporem a zejména svým jednoduchým použitím.

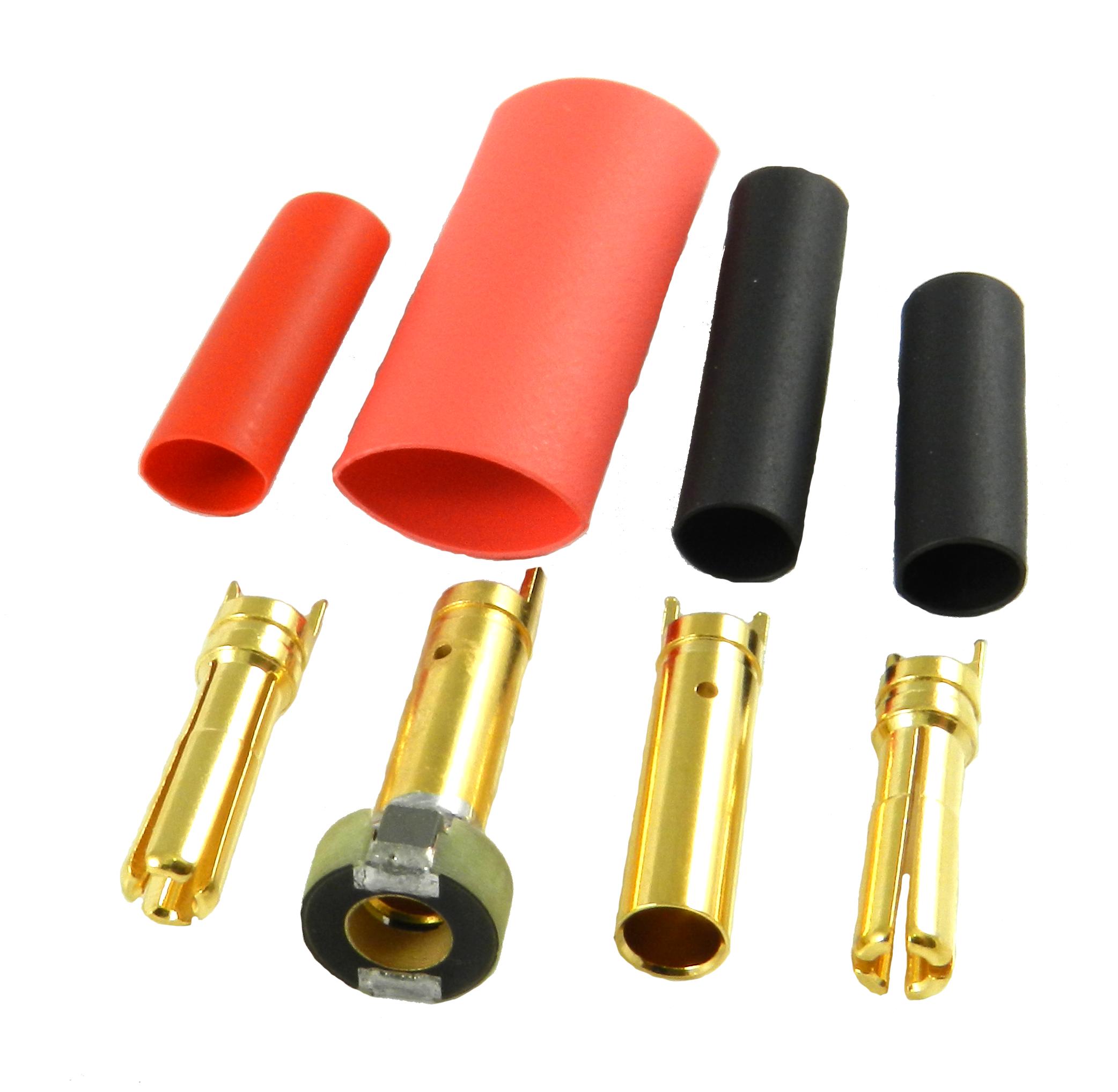

Součástí balení jsou dva páry konektorů z toho je jeden s integrovaným omezením proudu a osmi teplem srmšťitelnými bužírkami v černé a červené barvě, pro libovolnou kombinaci zapojení konektorů.


Anti Spark konektory jsou nabízeny ve velikostech 4mm a 5,5mm.


Maximální proud konektorem pro průměr 4mm je 75A .

Pájení vodičů:

Ke konektorům pájejte vhodné vodiče, zejména s ohledem na proudovou zatížitelnost. Jako první pájejte ASC samici konektoru se součástkami pro proudové omezení při nabíjení kondenzátorů. Do této samice zasuňte pouze do poloviny nepoužitý konektor (samec). Tento konektor poslouží k odvodu tepla při pájení a tím zabezpečí, že nedojde k roztavení cínu na pájené části se součástkami.

Zbývající konektory pájejte obvyklým způsobem. Dojde-li během pájení k „poprskání“ konektorů tavidlem (kalafunou), omyjte dodatečně konektory např. lihem.

V balení Anti Spark konektorů jsou teplem smrštitelné bužírky, které nasunete a teplovzdušnou pistolí zasmrštíte v místě pájeného spoje konektoru a vodiče.

Pokud budete pájet konektory k akumulátoru, zajistěte, aby nemohlo dojít ke spojení kladného a záporného pólu akumulátoru.

Upozornění:

Konektor obsahuje křehké keramické komponenty, zacházejte proto s nimi opatrně.
